Description

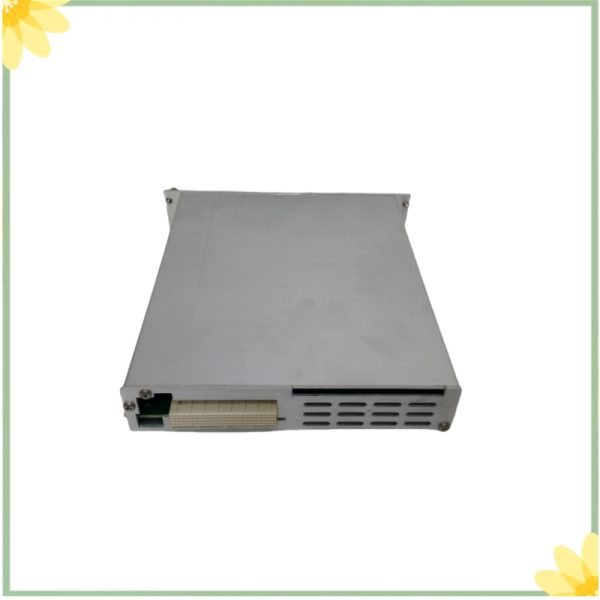

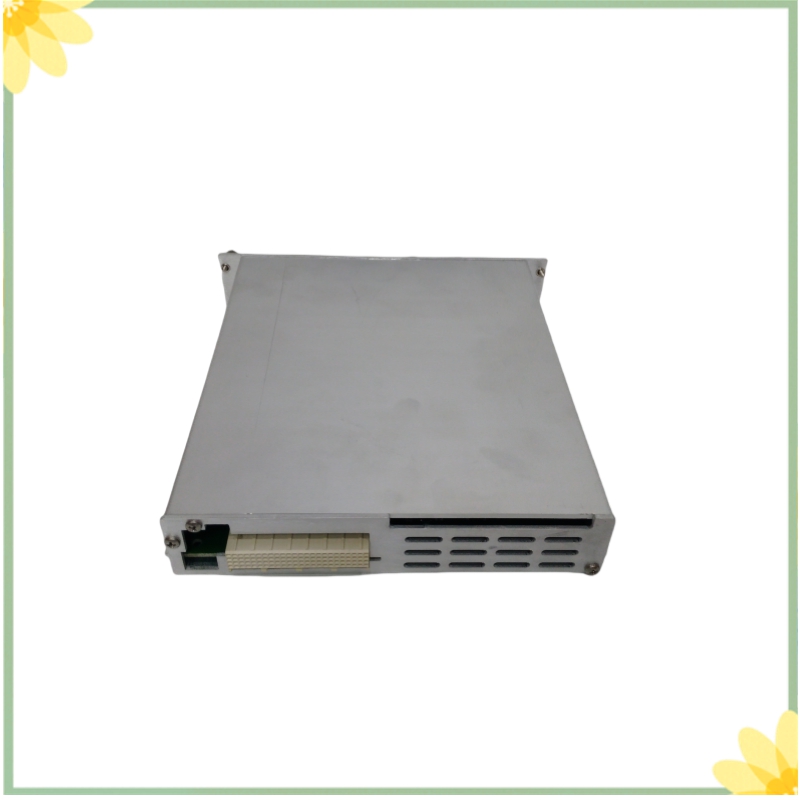

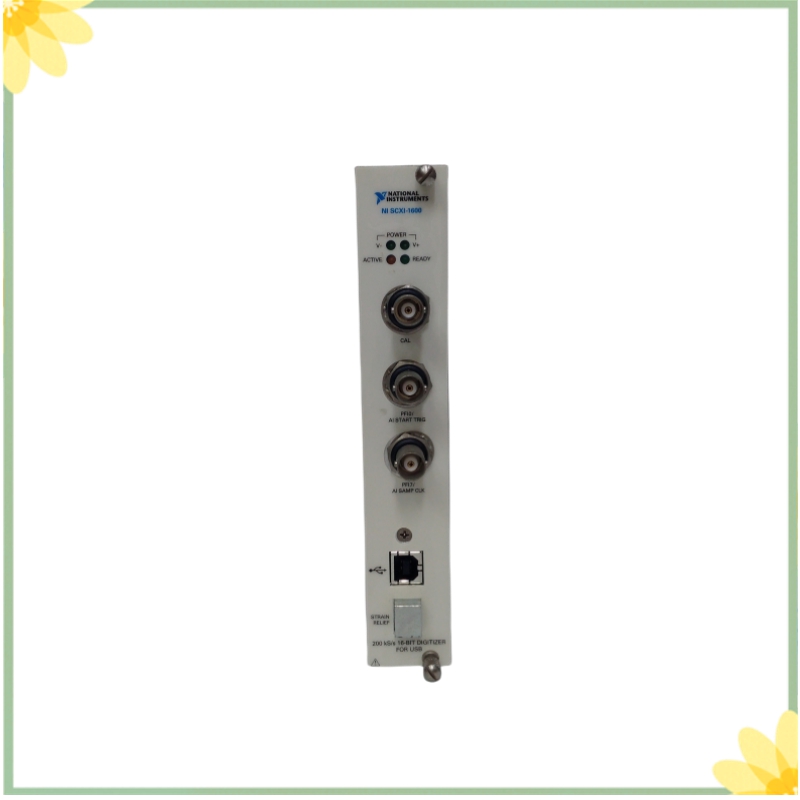

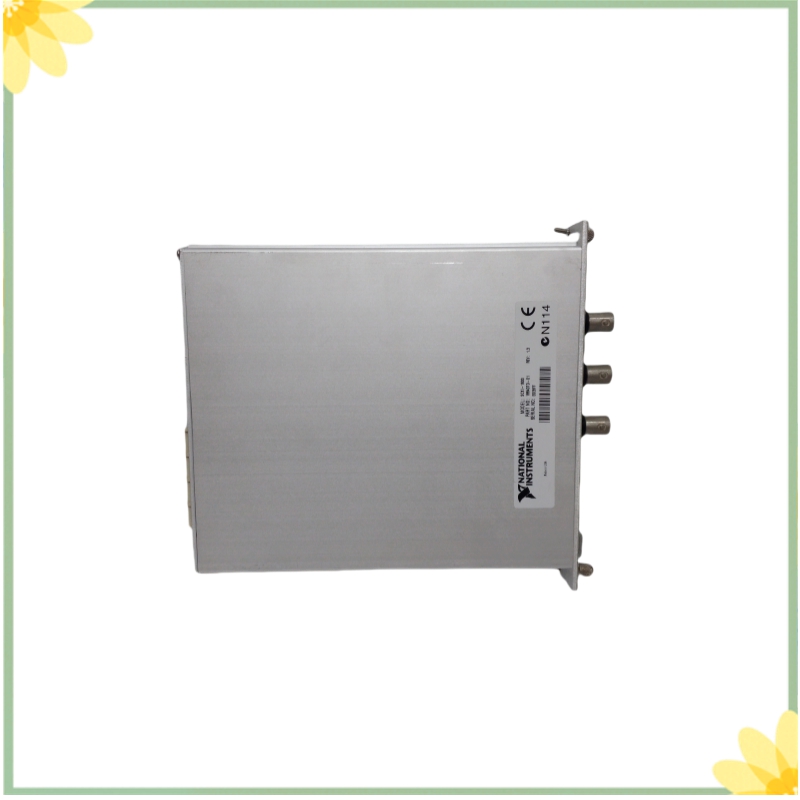

NI SCXI-1600 powerful data acquisition and control module
Product Introduction
The NI SCXI-1600 is a powerful data acquisition and control module that is an important component of the NI SCXI (Signal Conditioning eXtensions for Instrumentation) system. It is mainly used to collect analog signals and convert them into digital signals, providing a foundation for subsequent data analysis and control.
major function
Data collection:
Collecting analog signals: It can collect various types of analog signals such as voltage, current, temperature, etc.
High precision conversion: Using a 16 bit ADC to ensure data accuracy.
Multi channel acquisition: It can simultaneously acquire signals from multiple channels.
Signal conditioning:
Can be paired with various SCXI signal conditioning modules to achieve functions such as signal amplification, filtering, and isolation.
Control:
Control other modules in the SCXI system to achieve synchronous acquisition, triggering, and other operations.
External trigger:
Support external triggering to achieve synchronization with other devices.
Product Features
Modular design: Adopting modular design, it can be flexibly combined with other SCXI modules to build customized measurement systems.
High precision: A 16 bit ADC ensures high measurement accuracy.
Multi functional: It can serve as both a data acquisition module and a control module.
Easy to use: Provides rich software support, making it convenient for users to configure and program.
application area
Test measurement: In the field of test measurement, it is used to collect data on various physical quantities, such as voltage, current, temperature, pressure, etc.
Industrial automation: In the field of industrial automation, it is used to collect process parameters and achieve process control.
Scientific research experiment: used in scientific research experiments to collect experimental data and conduct data analysis.
Product composition
SCXI-1600 module: including ADC, digital I/O, clock and other circuits.
SCXI chassis: Provides power and communication interfaces.
SCXI signal conditioning module: Select different signal conditioning modules according to measurement requirements.
NI software: provides configuration, programming, and data analysis software.
working principle
The SCXI-1600 is connected to a computer through the SCXI chassis, and the computer configures and programs the SCXI-1600 using software provided by NI. SCXI-1600 collects analog signals, converts them through ADC, and transmits digital signals to a computer for data processing and analysis.
Мощный модуль сбора и управления данными NI SCXI – 1600
Презентация продукции
Основные параметры
Модульный преобразователь (ADC):
Разрешение: обычно 16 бит, обеспечивает высокоточный сбор данных.
Коэффициент отбора проб: максимальная скорость отбора проб зависит от конкретной конфигурации и условий сигнала и может достигать нескольких сотен кГц.
Количество входных каналов:
Это зависит от конфигурации и выбранного модуля SCXI.
Тип ввода:
Поддержка нескольких типов входов, включая напряжение, ток, термопару, RTD и т. Д. В зависимости от подключенного модуля SCXI.
Введите диапазон:
Входной диапазон может быть настроен в зависимости от различных типов датчиков и сигналов.
Способ запуска:
Поддерживает несколько способов запуска, включая запуск программного обеспечения, запуск оборудования, запуск с фиксированным временем и так далее.
Часы:
Внутренние часы обеспечивают точные временные ориентиры.
Цифры I / O:
Предоставляет цифровые каналы ввода / вывода для управления внешними устройствами или получения цифровых сигналов.
Требования к питанию:
Источники питания из коробки SCXI.
Другие характеристики
Модульный дизайн: гибкое сочетание с другими модулями SCXI для создания индивидуальных измерительных систем.
Высокая точность: 16 – битный ADC обеспечивает высокую точность измерений.
Многофункциональность: может использоваться как модуль сбора данных, так и модуль управления.
Простота использования: Обеспечивает богатую поддержку программного обеспечения для удобства пользователей в настройке и программировании.
Факторы, влияющие на параметры
Модуль SCXI: Тип подключенного модуля SCXI влияет на тип ввода, диапазон входов и другие параметры.
Конфигурация программного обеспечения: конфигурация с помощью программного обеспечения, такого как NI – DAQmx, может регулировать скорость отбора проб, способ запуска и другие параметры.
Внешняя среда: температура окружающей среды, электромагнитные помехи и другие факторы также влияют на результаты измерений.
